Guia de Reparos

1º Passo

Caso necessário, para sua segurança e para melhor fixação da ventosa(próximo passo), aplique uma fita adesiva plástica sob o vidro.

2º Passo

Com uma chave pentabólica, remova os dois parafusos localizados na base do telefone.

3º Passo

Com ajuda de uma ventosa eleve a tela e com um palito plástico desloque-a da carcaça.

4º Passo

Posicione a tela a 90º da carcaça.

5º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.8mm(vermelho) e o de 1.6mm(laranja).

6º Passo

Remova a blindagem metálica que cobre o conector da bateria.

7º Passo

Desplugue o conector da bateria.

8º Passo

Utilizando uma chave Phillips, remova os dois parafusos de 1.2mm(vermelho) e o de 1.6mm(laranja).

9º Passo

Remova a blindagem metálica.

10º Passo

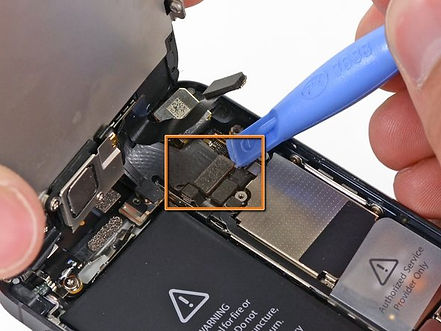

Remova o conector da câmera.

11º Passo

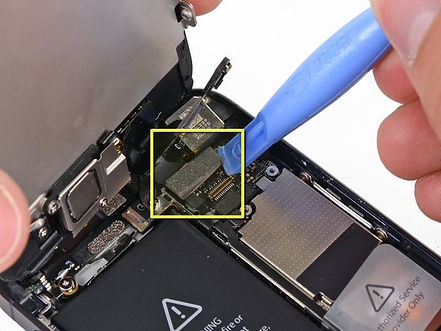

Remova o conector display.

12º Passo

Remova o conector do touch.

13º Passo

Separe a tela da carcaça e comece a trabalhar na carcaça.

14º Passo

Quando a bateria ainda é a original, uma aba plástica ajuda a remove-la.

15º Passo

Com ajuda de uma espátula plástica, descole a bateria.

16º Passo

Não utiliza espátulas metálicas cortante pois no local indicado da foto (passam os cabos flex).

17º Passo

Ponto, agora é só substitui-la por uma nova.

18º Passo

Utilizando um palito plástico, desplugue o conector da antena.

19º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.5mm(vermelho) e o de 2.3mm(laranja).

20º Passo

Remova a blindagem metálica.

21º Passo

Desplugue o cabo superior.

22º Passo

Desplugue o botão power.

23º Passo

Desplugue o cabo inferior.

24º Passo

Utilizando uma chave Phillips, remova os dois parafuso de 1.3mm(vermelho).

25º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.2mm(vermelho).

26º Passo

Remova a blindagem metálica.

27º Passo

Desplugue o conector de carga.

28º Passo

Com cuidado, descole o cabo flex do conector de carga.

29º Passo

Com um extrator de chip ou algo parecido, abra a gaveta do chip.

30º Passo

Remova a bandeja do chip.

31º Passo

Utilizando uma chave Phillips, remova os dois parafusos de 2.3mm(vermelho), os dois parafusos de 2.7mm(laranja) e o parafuso castelinho(amarelo).

32º Passo

Levante com cuidado a parte inferior da placa lógica.

33º Passo

Rotacione a placa conforme a foto.

34º Passo

Caso necessite na nova carcaça utilizar o suporte para o flash, remova-o utilizando uma pinça.

35º Passo

Desplugue o conector da antena superior.

36º Passo

Remova a placa lógica da carcaça.

37º Passo

Utilizando uma chave Phillips, remova o parafuso de 2.5mm(vermelho), os dois parafusos de 3.3mm(laranja), o parafuso de 2.9mm(amarelo), o os dois parafusosde 1.5mm(verde) e o de 2.8mm(azul).

38º Passo

Utilizando um palito plástico, desloque o conector de carga, começando pelo lado do alto falante.

39º Passo

Repita o processo na parte inferior do conector.

40º Passo

Remova por completo o conector de carga.

41º Passo

Remova e guarde a aruela de metal caso precise utilizar em uma nova carcaça.

42º Passo

Utilizando uma chave Phillips, remova o parafuso de 2.3mm(vermelho) e o de 1.7mm(laranja).

43º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.6mm(amarelo).

44º Passo

Remova o motor do vibracall.

45º Passo

Utilizando uma chave Phillips, remova os oito parafusos(4 de cada lado).

46º Passo

Remova os quatro clips metálicos.

47º Passo

Utilizando uma chave Phillips, remova o parafuso de 2.9mm(vermelho) e o de 1.6mm(laranja).

48º Passo

Remova a peça de metal do botão Power.

49º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.9mm(vermelho).

50º Passo

Utilizando um palito plástico, rotacione levemente a blindagem metálica do botão Power.

51º Passo

Remova o botão Power que se encontra atrás da blindagem metálica.

52º Passo

Utilizando um palito plástico, pressione e levante a blindagem do botão Power.

53º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.3mm(vermelho) e os dois de 1.8mm(laranja).

54º Passo

Utilizando um palito plástico, desloque o conjunto de botões de volume e silênciador.

55º Passo

Remova o botão silenciador da carcaça.

56º Passo

Remova os botões de volume da carcaça.

57º Passo

Utilizando um palito ou espátula plástica, remova com cuidado o cabo flat.

58º Passo

Remova por completo o cabo flat.

59º Passo

Utilizando uma chave Phillips, remova o parafuso de 2.0mm(vermelho) que segura o suporte do SIM CARD.

60º Passo

Remova o suporte do SIM CARD.

61º Passo

Pronto, agora temos uma carcaça careca.
