Guia de Reparos

Troca da Camera Frontal Iphone 5G

Troca da Camera Frontal Iphone 5G

1º Passo

Caso necessário, para sua segurança e para melhor fixação da ventosa(próximo passo), aplique uma fita adesiva plástica sob o vidro.

2º Passo

Com uma chave pentabólica, remova os dois parafusos localizados na base do telefone.

3º Passo

Com ajuda de uma ventosa eleve a tela e com um palito plástico desloque-a da carcaça.

4º Passo

Posicione a tela a 90º da carcaça.

5º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.8mm(vermelho) e o de 1.6mm(laranja).

6º Passo

Remova a blindagem metálica que cobre o conector da bateria.

7º Passo

Desplugue o conector da bateria.

8º Passo

Utilizando uma chave Phillips, remova os dois parafusos de 1.2mm(vermelho) e o de 1.6mm(laranja).

9º Passo

Remova a blindagem metálica.

10º Passo

Remova o conector da câmera.

11º Passo

Remova o conector display.

12º Passo

Remova o conector do touch.

13º Passo

Separe a tela da carcaça e comece a trabalhar na tela.

14º Passo

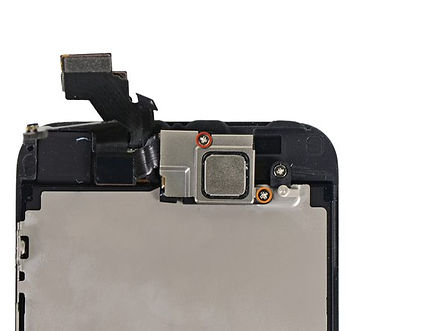

Utilizando uma chave Phillips, remova o parafuso de 4.1mm(vermelho) e o de 2.2mm(laranja).

15º Passo

Remova a blindagem metálica.

16º Passo

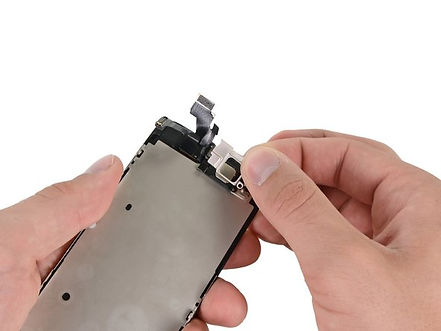

Remova o auricular.

17º Passo

Com cuidado, utilizando um pouco de calor ou álcool isopropílico, descole o flex frontal.

18º Passo

Remova por completo o flex frontal.

19º Passo

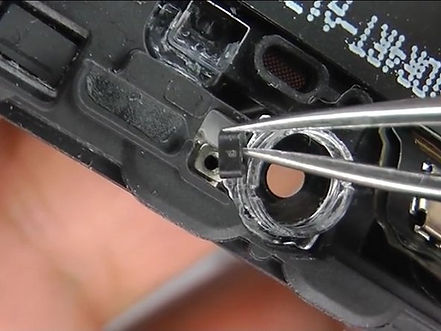

Remova centralizador de borracha de sensor de aproximação/luminosidade para utilizar no novo a ser resposto.
