Guia de Reparos

Troca de tela Iphone 5S

1º Passo

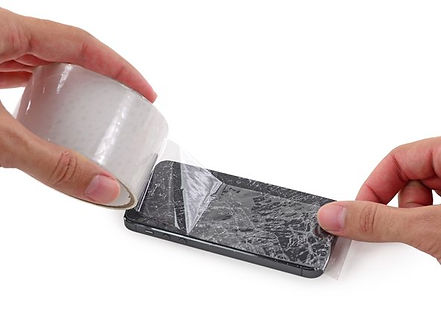

Caso necessário, para sua segurança e para melhor fixação da ventosa(próximo passo), aplique uma fita adesiva plástica sob o vidro.

2º Passo

Com uma chave pentabólica, remova os dois parafusos localizados na base do telefone.

3º Passo

Com ajuda de uma ventosa eleve a tela e com um palito plástico desloque-a da carcaça. ATENÇÃO: APENAS DESLOQUE O FRAME(DA TELA) DA CARCAÇA. NÃO LEVANTE A TELA ATÉ PASSAR PARA O PRÓXIMO PASSO!

5º Passo

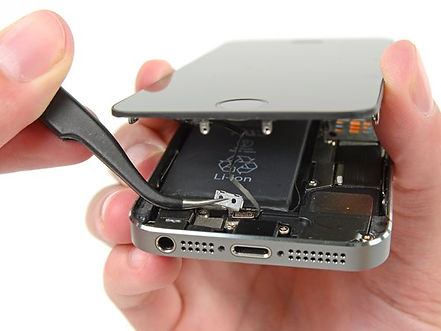

Levante por 4 cm a base da tela e retire a blindagem metálica que cobre o conector do Touch ID.

6º Passo

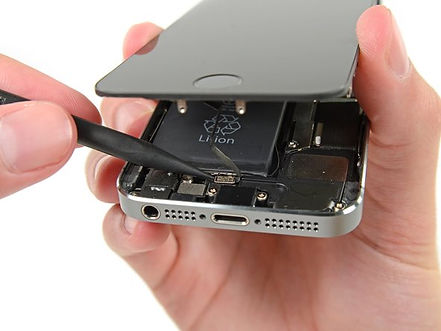

Utilizando um palito plástico, desplugue o cabo flex.

7º Passo

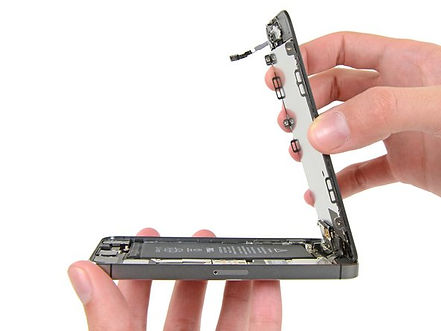

Posicione a tela 90º.

8º Passo

Utilizando uma chave Phillips, remova os dois parafusos de 1.6mm(vermelho).

9º Passo

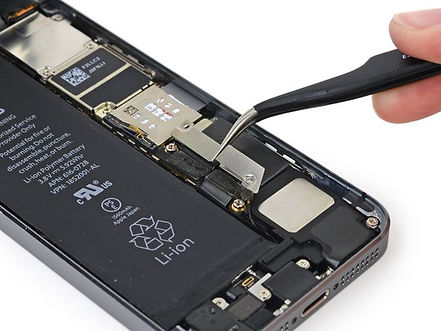

Remova a blindagem metálica que cobre o conector da bateria.

10º Passo

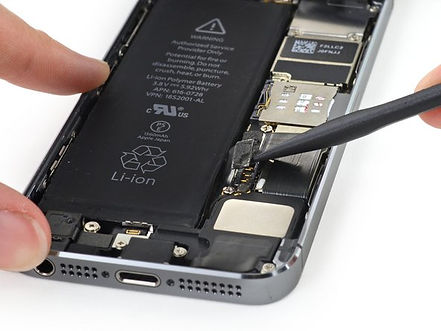

Desplugue o conector da bateria.

11º Passo

Utilizando uma chave Phillips, remova os parafusos de 1.7mm(vermelho), o de 1.2mm(laranja), o de 1.3mm(amarelo) e o de 1.7mm(verde).

12º Passo

Remova a blindagem metálica.

13º Passo

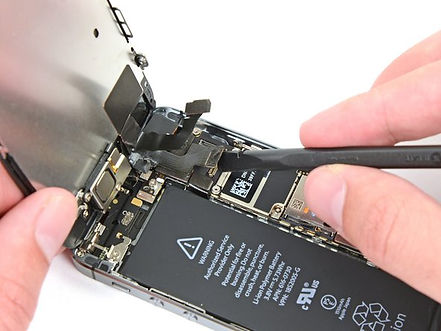

Remova o conector da câmera.

14º Passo

Remova o conector display.

15º Passo

Remova o conector do touch.

16º Passo

Separe a tela da carcaça e comece a trabalhar na tela.

17º Passo

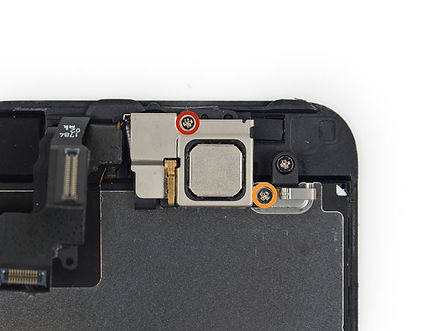

Utilizando uma chave Phillips, remova o parafuso de 4.0mm(vermelho) e o de 2.3mm(laranja).

18º Passo

Remova a blindagem metálica.

19º Passo

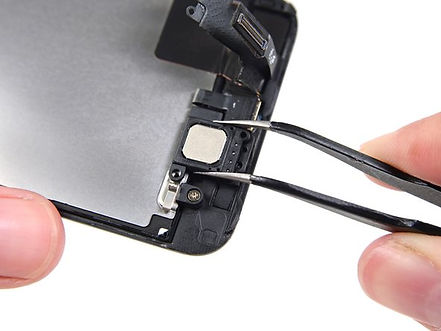

Remova o auricular.

20º Passo

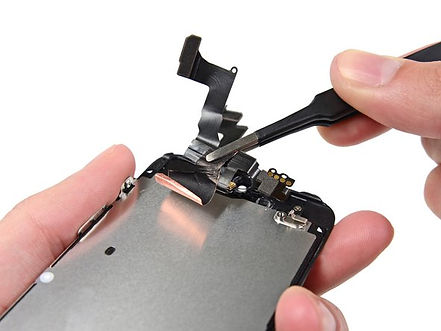

Com cuidado, utilizando um pouco de calor ou álcool isopropílico, descole o flex frontal.

21º Passo

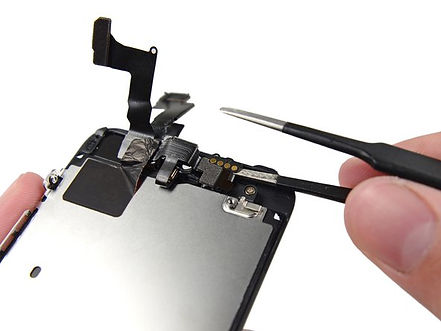

Remova com cuidado o sensor de aproximação/luminosidade.

22º Passo

Remova por completo o flex frontal.

23º Passo

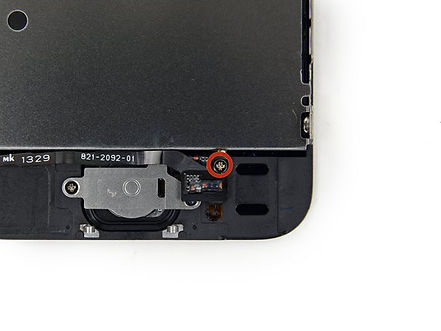

Utilizando uma chave Phillips, remova o parafuso de 1.3mm(vermelho).

24º Passo

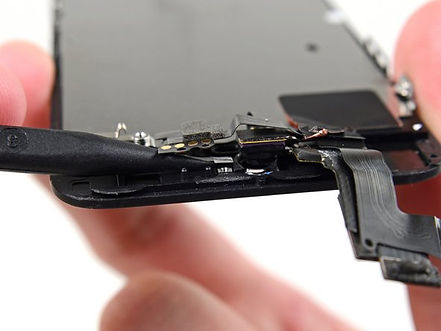

Com muito cuidado, desdobre o flex do touch id.

25º Passo

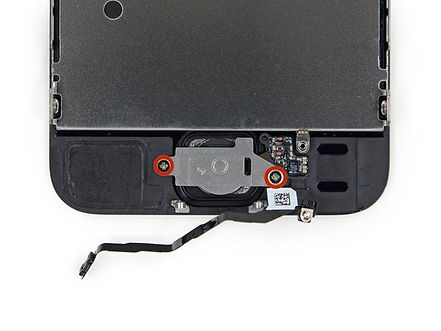

Utilizando uma chave Phillips, remova os dois parafusos de 1.4mm(vermelho).

26º Passo

Remova a blindagem metálica que cobre o touch id.

27º Passo

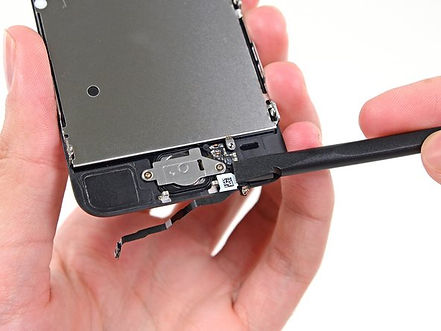

Remova o botão Home com cuidado.

28º Passo

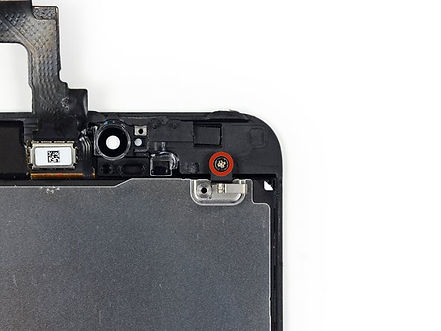

Utilizando uma chave Phillips, remova o parafuso de 2.7mm(vermelho).

29º Passo

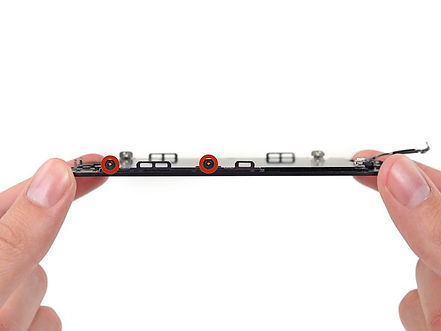

Utilizando uma chave Phillips, remova os dois parafusos de 1.2mm(vermelho).

30º Passo

Utilizando uma chave Phillips, remova os dois parafusos de 1.2mm(vermelho).

31º Passo

Retire a placa metálica que se encontra atrás do display(backplate). Pronto.
