Guia de Reparos

Troca de Tela Iphone 5G

f90f0734-d6f7-483e-a67d-ee1783731546

1º Passo

Caso necessário, para sua segurança e para melhor fixação da ventosa(próximo passo), aplique uma fita adesiva plástica sob o vidro.

2f396d02-8315-43a3-845b-2d0535c8a41a

2º Passo

Com uma chave pentabólica, remova os dois parafusos localizados na base do telefone.

296ddf2c-a5ef-4b3a-a252-14e1c9787276

3º Passo

Com ajuda de uma ventosa eleve a tela e com um palito plástico desloque-a da carcaça.

701f2b16-5b9e-4513-b854-78bedc8ff81e

4º Passo

Posicione a tela a 90º da carcaça.

f170d27d-0feb-4044-b9d3-ccf8625d2e33

5º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.8mm(vermelho) e o de 1.6mm(laranja).

c567ea27-22a0-41a2-9288-2a2f6841a3ff

6º Passo

Remova a blindagem metálica que cobre o conector da bateria.

d20939b5-303f-4f3d-b508-144c009457f4

7º Passo

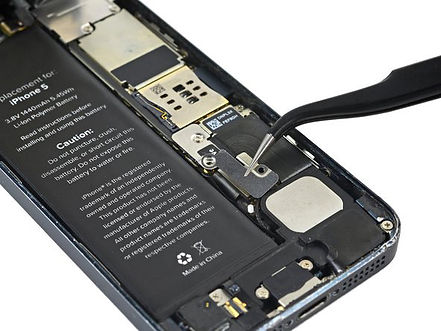

Desplugue o conector da bateria.

26709620-0d17-49ee-9854-76fd1d2cd4cf

8º Passo

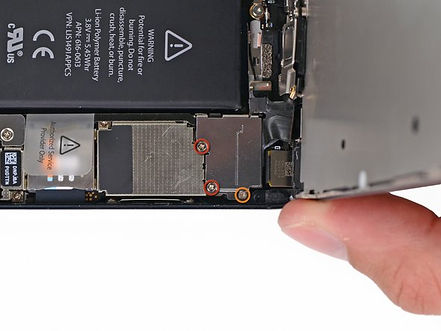

Utilizando uma chave Phillips, remova os dois parafusos de 1.2mm(vermelho) e o de 1.6mm(laranja).

0a0ba334-4c84-4e67-8290-5b31d27b6ba8

9º Passo

Remova a blindagem metálica.

7eec70d0-8994-42d3-9a2c-4169fd0ab9da

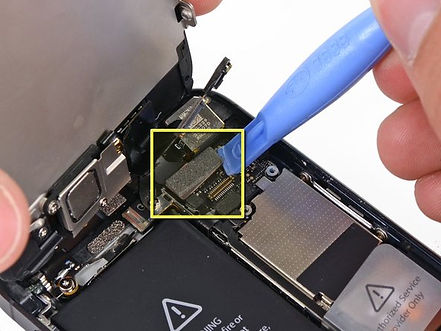

10º Passo

Remova o conector da câmera.

402ddcb7-d8f9-4046-b743-54016da1d854

11º Passo

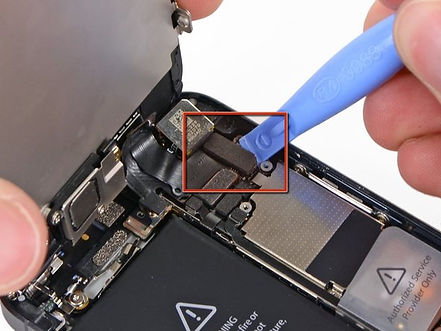

Remova o conector display.

6bf0e0f3-36b3-45a6-a288-415af11afb0a

12º Passo

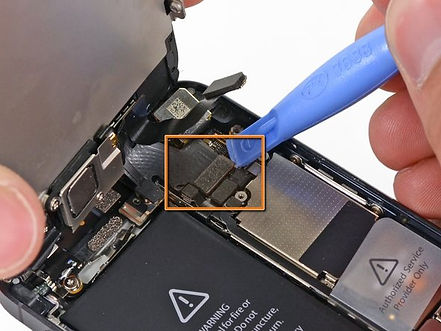

Remova o conector do touch.

858609aa-7756-46e9-85ff-bc34b3d4949c

13º Passo

Separe a tela da carcaça e comece a trabalhar na tela.

d3366abc-8a8c-457a-866f-118afce62c73

14º Passo

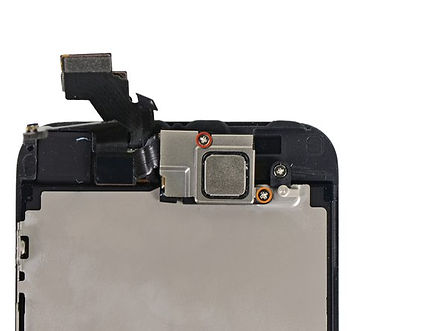

Utilizando uma chave Phillips, remova o parafuso de 4.1mm(vermelho) e o de 2.2mm(laranja).

78e077a9-4bde-4672-a4bc-887b4c189cc6

15º Passo

Remova a blindagem metálica.

acb44b73-264a-4892-bca3-acef9f024532

16º Passo

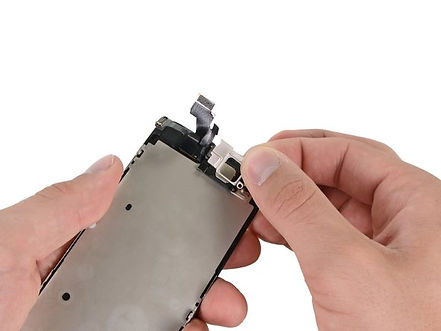

Remova o auricular.

b47c460d-688c-4484-91ff-25f1ffce6366

17º Passo

Com cuidado, utilizando um pouco de calor ou álcool isopropílico, descole o flex frontal.

30ef1e1b-6891-4a30-93c3-b167284fe99a

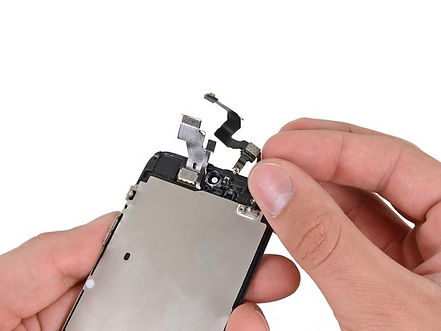

18º Passo

Remova por completo o flex frontal.

9bd1c42f-63af-4ab5-ac1a-c631fd5998d1

19º Passo

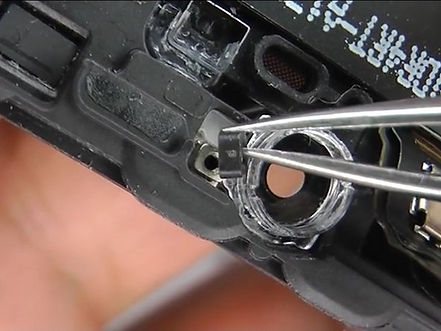

Remova centralizador de borracha de sensor de aproximação/luminosidade.

85c9655e-346f-4f52-a55a-3b719657da00

20º Passo

Utilizando uma chave Phillips, remova os dois parafusos de 1.3mm(vermelho).

97963113-cd69-490a-976f-85109f953726

21º Passo

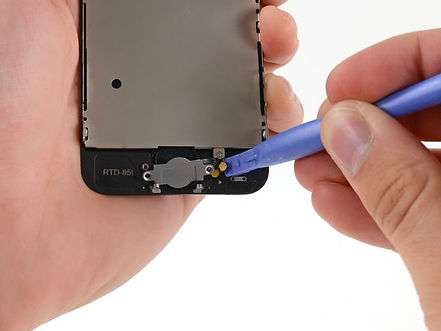

Com cuidado, utilizando um pouco de calor ou álcool isopropílico, descole o flex do botão Home.

483eff1f-1f8b-40ed-af5a-453521388ac5

22º Passo

Remova o botão Home.

a74539c2-fc0b-47b7-99e6-01f91f8c8c8e

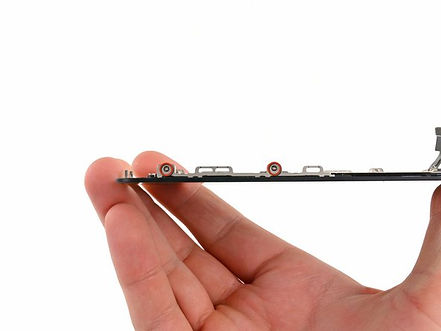

23º Passo

Utilizando uma chave Phillips, remova os dois parafusos de 1.2mm(vermelho).

00582754-31db-4888-8a78-7ab66d2c2335

24º Passo

Utilizando uma chave Phillips, remova os dois parafusos de 1.2mm(vermelho).

d057ffe1-a779-4e1e-a83e-9b0348a52435

25º Passo

Utilizando uma chave Phillips, remova o parafuso de 1.4mm(vermelho) e o de 2.6mm(laranja).

53c513a5-85b5-4457-a320-554661251f56

26º Passo

Retire a placa metálica que se encontra atrás do display(backplate).

94c2e2f5-ca59-4158-8c4a-ab30281f2511

27º Passo

Pronto, agora coloque um novo display.
